Теплообмінники Dantherm 70, 90, 120 енергоефективне пасивне охолодження
Теплообмінник Dantherm 90, технічний опис  ,
Теплообмінник Dantherm 120, технічний опис
Теплообмінники Dantherm призначені для підтримки необхідного температурного режиму, в конструкцію теплообмінника входить пластмасова протиточна серцевина, яка забезпечує ефективне охолодження внутрішнього повітря за рахунок теплообміну із зовнішнім повітрям. При цьому охолоджене внутрішнє повітря циркулює в ізольованому контурі.
Повітряно-повітряні теплообмінники Dantherm призначені для надійної та енергоефективної підтримки нормального температурного режиму в
шафах з телекомунікаційним обладнанням і контейнерах базових станцій зв'язку. Теплообмінники являють собою замкнуті системи пасивного охолодження, розраховані на підтримання температури повітря в охолоджуваному обсязі на рівні, що перевищує зовнішню температуру на 5-15°C.
Безступінчасте регулювання частоти обертання вентиляторів дозволяє з високою точністю підтримувати температуру повітря на рівні, що забезпечує захист електронної апаратури у шафі та збільшення терміну її служби. Пластмасова серцевина теплообмінників має малу масу, що прискорює та здешевлює їх встановлення.
Мало енергоспоживання та знижений рівень шуму роблять теплообмінники Dantherm гарним вибором для шаф з
малими тепловими навантаженнями, встановленими всередині та поза приміщеннями.
Особливості та переваги
- Рентабельна система охолодження із замкнутим циклом
- Настроювана система управління з унікальними стратегіями охолодження
- Безступінчасте регулювання частоти обертання вентиляторів
- Ефективні та надійні радіальні вентилятори
- Компактна конструкція
- Напруга живлення - 48 В пост. струму
- Швидкість та зручність встановлення та технічного обслуговування
- Надзвичайно мала маса теплообмінників із пластмасовою серцевиною
Область застосування
- Базові радіостанції
- Технічний контейнер («блок-бокс») для комунікаційного обладнання
- Корпуса електронних блоків
- Станції сховищ даних
- Рекламні щити
- Термінали самообслуговування
- Шафи автоматики та управління
- Дошки оголошень
- Стенди
Технічна характеристика
| Технічні характеристики теплообмінників Dantherm | 70 | 90 | 120 |
|---|
| Номінальна напруга живлення, В пост. струму |
48 |
48 |
48 |
| Питома потужність охолодження, Вт/К |
70 |
90 |
120 |
| Потужність охолодження, кВт, при Δt = 10 °C |
0,7 |
0,9 |
1,2 |
Максимальна витрата внутрішнього повітря, м³/ч
(при вільному виході повітря) |
400 |
585 |
620 |
| Маса, кг |
21 |
26 |
32 |
| Функції теплообмінників Dantherm |
70 |
90 |
120 |
| Замкнений цикл охолодження |
 |
|
|
| Рентабельна система охолодження за допомогою теплообмінника |
|
|
|
| Високоякісні промислові вентилятори |
|
|
|
| Пластмасова протиточна серцевина теплообмінника Dantherm |
|
|
|
| Антистатичний склад пластмасового серцевини охолодження |
|
|
|
| Вуглецева сажа у складі пластмасової серцевини для усунення електризації |
|
|
|
| Компактна конструкція |
|
|
|
| Конструкція мінімальної маси |
|
|
|
| Конструкція розрахована на роботу в складних погодних та корозійно-небезпечних умовах |
|
|
|
| Контролер та функції віддаленого контролю |
70 |
90 |
120 |
| Енергоефективна стратегія управління |
|
|
|
| Подача аварійного сигналу на зовнішній пристрій та порт передачі даних (опція) |
|
|
|
| Один загальний сигнальний вихід зі світлодіодом |
|
|
|
| Встановлення та експлуатація |
70 |
90 |
120 |
| Встановлення дверей всередині об'єкта |
|
|
|
| Готовність до роботи безпосередньо після підключення |
|
|
|
| Напруга живлення - 48 В пост. струму |
|
|
|
| Мінімальний обсяг робіт з обслуговування |
|
|
|
| Випробування та сертифікація |
70 |
90 |
120 |
| Директива 2006/42/EF «Машини, механізми та машинне обладнання» |
|
|
|
| Директива 2006/95EC «Низковольтне обладнання» |
|
|
|
| Директива 2004/108/EF «Електромагнітна сумісність» |
|
|
|
| Клас горючості за UL94: VTM-2 |
|
|
|
| Випробування на заводі-виробнику |
|
|
|
| Функція самодіагностики |
|
|
|

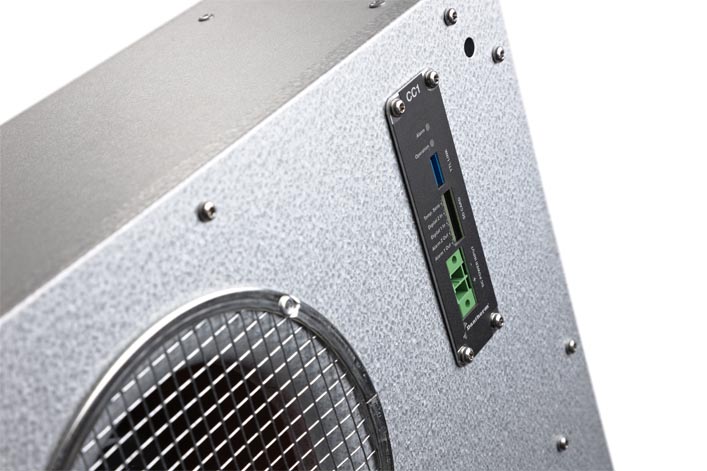

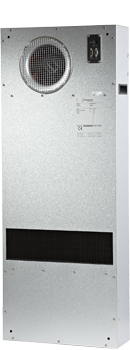

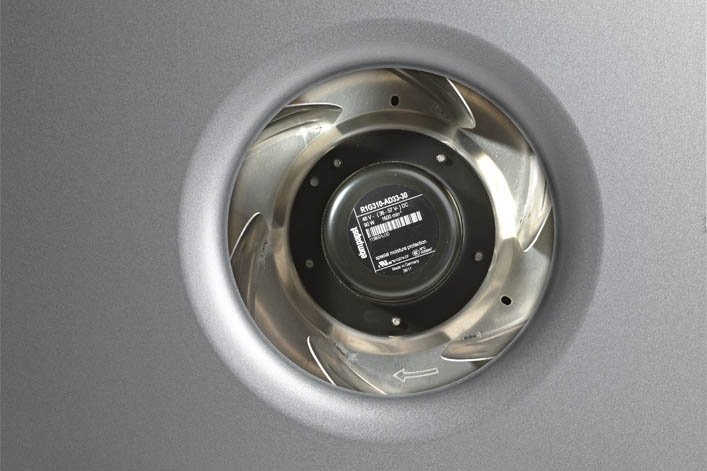

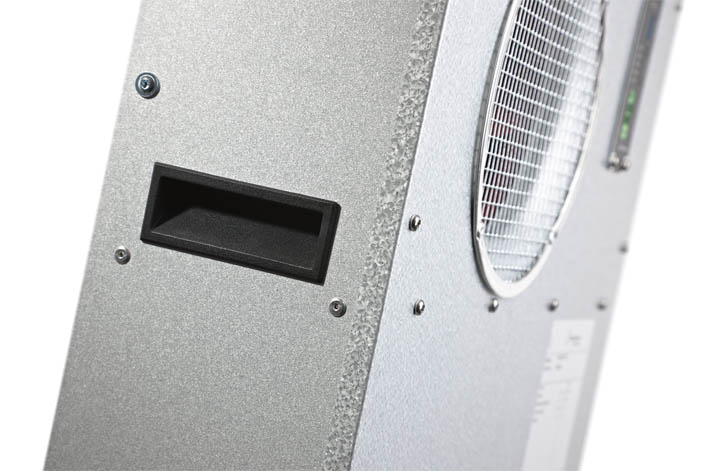

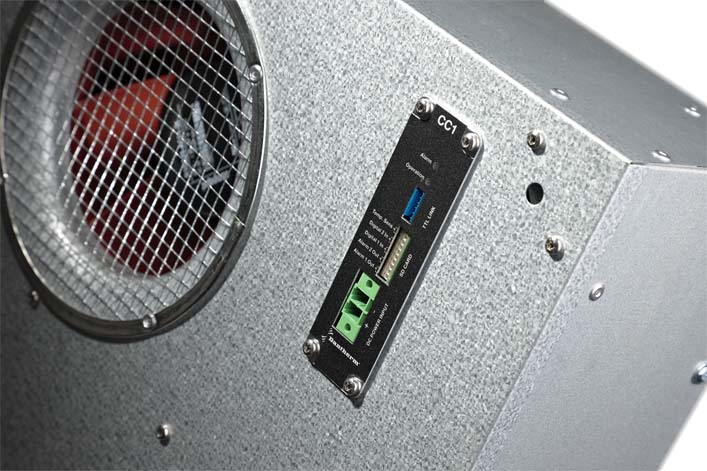

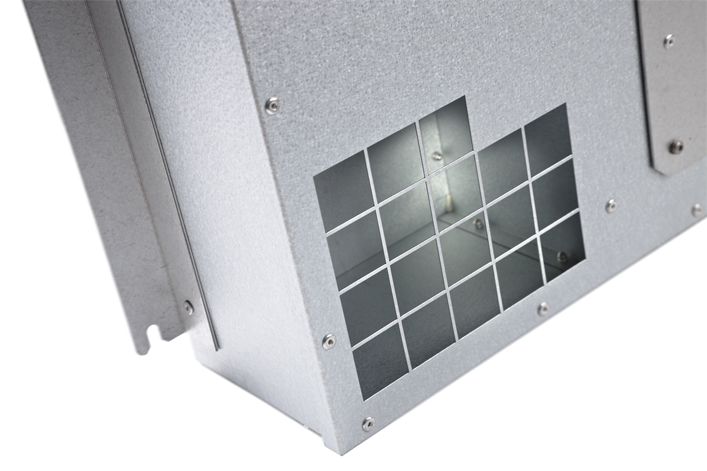

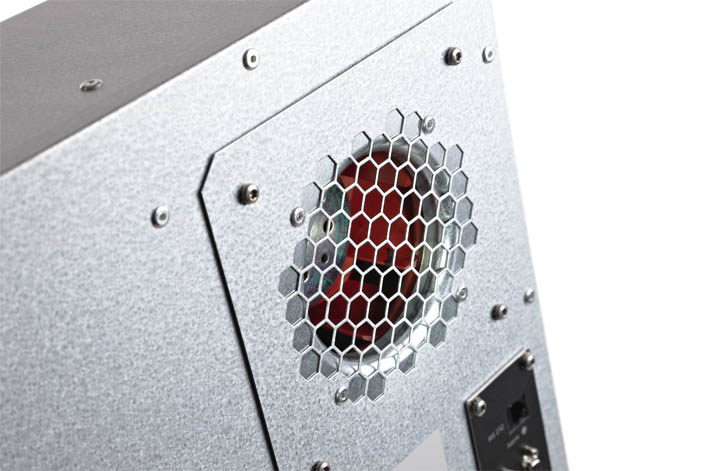

Зовнішній вигляд теплообмінників Dantherm 70, 90, 120
|
