Системы естественного охлаждения вытеснением воздуха Dantherm DFC 350 и DFC 450 для телекоммуникационной отрасли
Спецификация Dantherm DFC 350  ,
Спецификация Dantherm DFC 450
Паспорта установок Dantherm AirMaze Panel I и III ,
Паспорта установок Dantherm AirMaze Cube II в pdf
|
Dantherm DFC
|
Dantherm DFC является отличным решением для небольших помещений с неподвижным воздухом, где установлено электронное оборудование.
Благодаря технологии вытеснения воздуха блоки DFC потребляют меньше энергии, чем традиционные системы естественного охлаждения.
Dantherm DFC 350/450 — компактные блоки пассивного охлаждения, которые используют технологию естественного охлаждения путем вытеснения воздуха.
Эти блоки предназначены для отвода излишков тепла из небольших помещений с неподвижным воздухом, где находится электронное оборудование.
Эти блоки являются более экономичным и менее шумным решением по сравнению с традиционными системами естественного охлаждения.
Такие преимущества обеспечиваются небольшим расходом воздуха и низкой частотой вращения вентиляторов.
Кроме того, блоки DFC имеют компактные размеры и занимают небольшое пространство внутри помещения.
Особенности и преимущества
Блоки естественного охлаждения путем вытеснения воздуха Dantherm 350 и 450
- Полный контроль: комплексное управление температурным режимом с помощью нескольких внешних блоков.
- Энергоэффективная стратегия охлаждения: автоматическое переключение между различными режимами охлаждения.
- Защита вашего оборудования: мешочный фильтр F5 для систем вытеснения обеспечивает чистоту воздуха, поступающего в помещения.
- Отсутствие внеплановых посещений: планирование обслуживания с помощью встроенного индикатора состояния фильтра.
- Возможность использования в разных географических регионах: рабочий диапазон температур окружающего воздуха от –40 до 55 °C.
- Малый уровень шума и экономия энергии: очень низкий расход топлива и частота вращения вентилятора.
Область применения
- Базовые радиостанции
- Технический контейнер («блок-бокс») для коммуникационного оборудования
- Корпуса электронных блоков
- Помещения с источниками питания
- Помещения с сетевым оборудованием и компьютерами
- Шкафы автоматики и управления
- Объекты, работающие на постоянном токе
Естественное охлаждение путем вытеснения воздуха

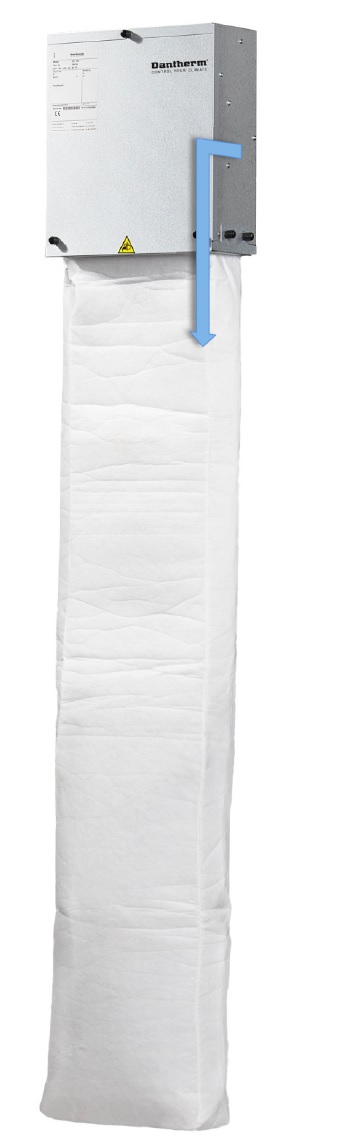

Блоки Dantherm DFC подают холодный наружный воздух в нижнюю часть помещения. Это заставляет теплый воздух в помещении подниматься вверх.
В этом заключается принцип охлаждения вытеснением, так как нагретый воздух внутри помещений вытесняется слоем холодного воздуха.
Системы естественного охлаждения вытеснением воздуха от компании Dantherm обеспечивают наиболее эффективный результат при наличии следующих условий:
- Площадь помещения не более 12 м2.
- Воздух в помещении неподвижен.
Технические характеристики
| Dantherm DFC | 350 | 450 |
|---|
| Напряжение переменного или постоянного тока |
Постоянный ток/переменный ток |
Постоянный ток/переменный ток |
Макс. мощность в кВт
при Δt = 5 °C |
3 |
5 |
| Макс. расход воздуха, м³/ч |
514 |
1100 |
| Масса, кг |
10 |
13 |
| Режимы охлаждения — естественное охлаждение путем вытеснения воздуха Dantherm |
350 |
450 |
| Автоматическое переключение между режимами охлаждения |
 |
|
| Естественное охлаждение путем вытеснения воздуха |
|
|
| Активное охлаждение |
|
|
| Обогрев: управление внешним обогревателем |
|
|
| Аварийное охлаждение В случае перегрева |
|
|
| Установка |
350 |
450 |
| Установка в помещении |
|
|
| Готовность к работе непосредственно после установки |
|
|
| Электрическое питание |
350 |
450 |
| 230 В перем. тока |
|
|
| 48 В пост. тока |
|
|
| Тип контроллера |
350 |
450 |
| Контроллер Dantherm ACUE 3000 для систем с напряжением 48 В постоянного тока |
|
|
| Контроллер Dantherm TKS 3000 для систем с напряжением 230 В переменного тока |
|
|
| Особенности контроллера |
350 |
450 |
| ЖК-дисплей расположен непосредственно на контроллере |
|
|
| Способен управлять большим количеством внешних блоков, кондиционеров, обогревателей, заслонок и дополнительных вентиляторных блоков |
|
|
| Соединительный кабель RS 232 для ноутбука или функции удаленного контроля |
|
|
| Цифровой индикатор состояния фильтра |
|
|
| Журнал аварийных сигналов на 200 строк |
|
|
| Бесступенчатое и адаптивное управление частотой вращения вентилятора |
|
|
| Контроль частоты вращения вентилятора и потребления мощности |
|
|
| Другие функции |
350 |
450 |
| Стандартный фильтр F5; по заказу устанавливается фильтр F6 |
|
|
| Низкий уровень шума благодаря небольшому расходу воздуха |
|
|
| Рабочий диапазон температур окружающего воздуха: от –40 до 55 °C |
|
|
| Устанавливается по заказу AirMaze® |
|
|
| Функция TC |
|
|

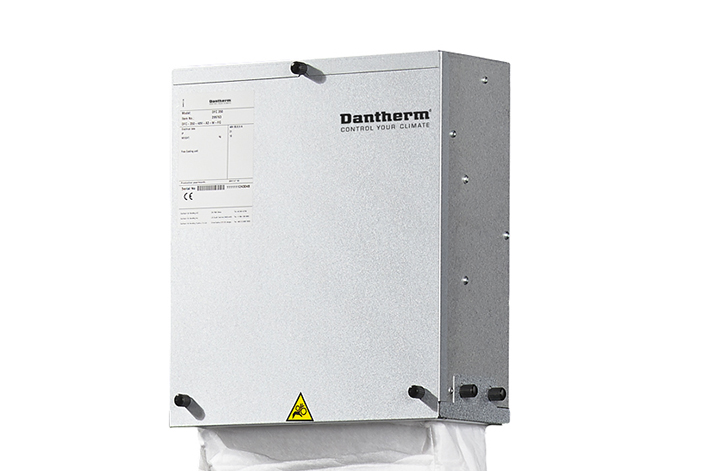

Внешний вид системы Dantherm DFC
Системы Dantherm DFC для охлаждения электронного оборудования в небольших помещениях.

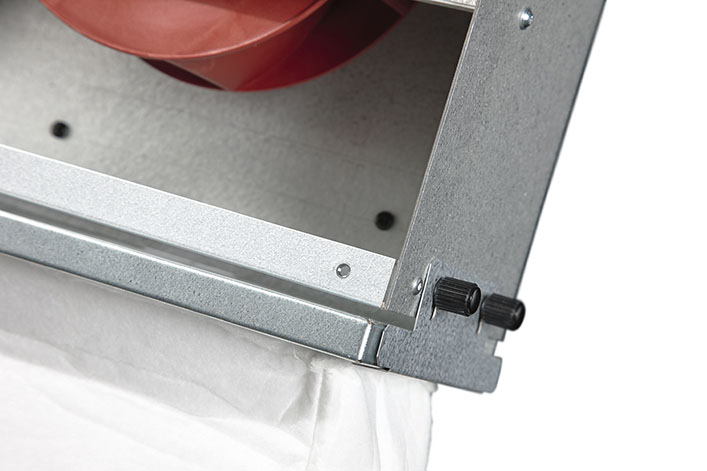

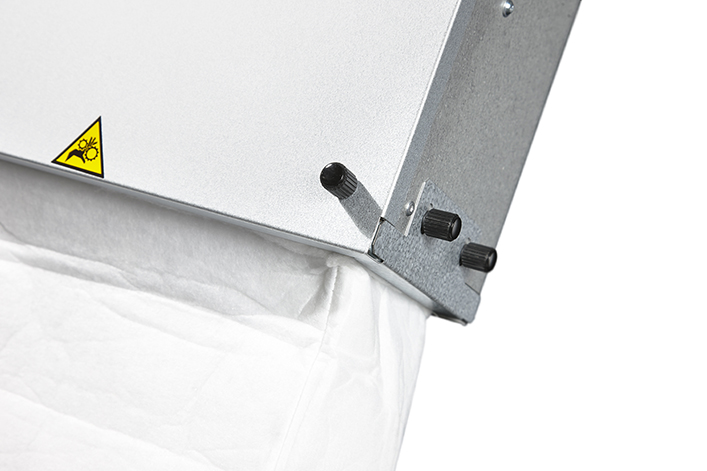

Dantherm DFC, крепление мешочного фильтра.

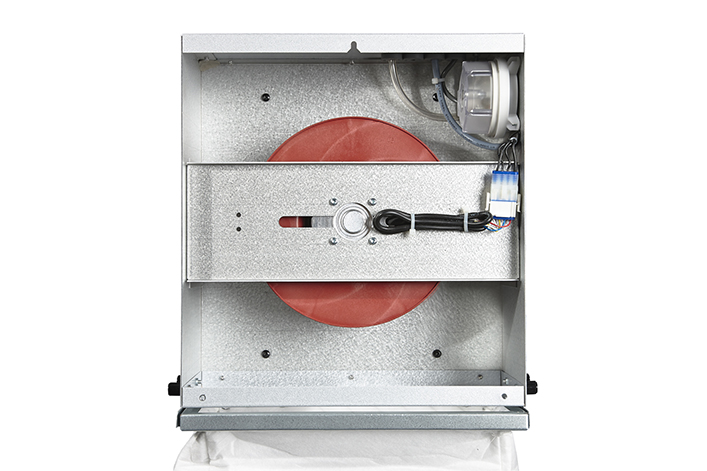

Внутренняя конструкция блока Dantherm DFC.
Блок естественного охлаждения вытеснением Dantherm, крепление мешочного фильтра и содержимое шкафа.
Дополнительное оборудование

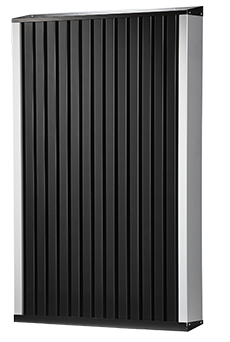

| Dantherm AirMaze |
Ящик |
Панель* |
|
 |
 |
| Внутренние блоки естественного охлаждения |
|
|
| Наружные блоки естественного охлаждения |
|
|
| Защита от заносимых ветром влаги, песка, снега и листьев |
|
|
* Стандартный цвет не показан. Подробные технические характеристики можно найти в разделе загрузок.
|
